      PCB layout設計技巧大放送

      發布時間 :2020-12-09 17:10 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
      深圳宏力捷電子是一家專業從事電子產品電路板設計(layout布線設計)的PCB設計公司,主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。擁有平均超過10年工作經驗的PCB設計團隊,能熟練運用市場主流PCB設計軟件,接下來為大家介紹PCB layout設計技巧。

      將PCB原理圖傳遞給PCB layout設計時需要考慮以下事項。下面提到的所有例子都是用Multisim設計環境開發的,不過在使用不同的EDA工具時相同的概念同樣適用。

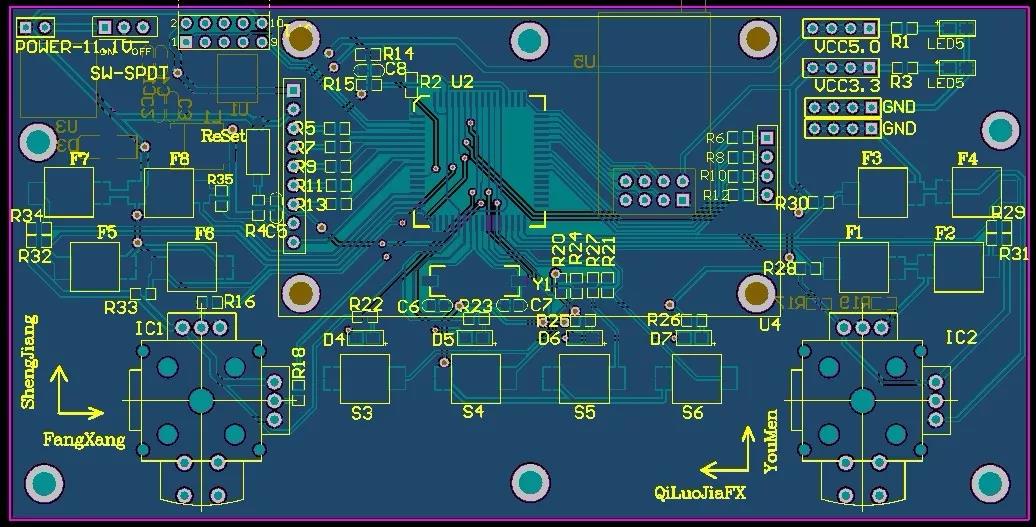

      初始原理圖傳遞
      初始原理圖傳遞

      通過網表文件將原理圖傳遞到PCB設計環境的過程中還會傳遞器件信息、網表、PCB設計信息和初始的走線寬度設置。


      下面是為PCB layout設計階段準備的一些推薦步驟:


      1.將柵格和單位設置為合適的值。為了對元器件和走線實現更加精細的布局控制,可以將器件柵格、敷銅柵格、過孔柵格和SMD柵格設計為1mil。

      2.將電路板外框空白區和過孔設成要求的值。PCB廠家對盲孔和埋孔設置可能有特定的最小值或標稱推薦值。

      3.根據PCB廠家能力設置相應的焊盤/過孔參數。大多數PCB廠家都能支持鉆孔直徑為10mil和焊盤直徑為20mil的較小過孔。

      4.根據要求設置設計規則。

      5.為常用層設置定制的快捷鍵,以便在布線時能快速切換層(和創建過孔)。

      深圳PCB設計公司


      一、處理原理圖傳遞過程中的錯誤


      在原理圖傳遞過程中常見的一種錯誤是不存在或不正確的封裝指配。需要注意的是:

      如果原理圖中有個器件沒有封裝,會彈出一條告警消息,指示虛擬元件無法被導出。在這種情況下,沒有默認的封裝信息會傳遞到PCB設計,元件將從PCB設計中簡單地刪除掉。

      如果封裝傳遞過去了,但不能正確匹配有效的封裝形狀,那么在傳遞過程中也會產生指示失配的告警消息。

      在原理圖中糾正封裝分配,或為任何器件創建一個有效的封裝。糾正后再執行前向標注步驟,以更新和同步設計信息。


      二、通過標注更新設計


      標注是將設計更改從原理圖傳遞到PCB設計或從PCB設計傳遞到原理圖的過程。后向標注(PCB設計到原理圖)和前向標注(原理圖到PCB設計)是保持設計準確的關鍵。

      為了保護已經完成的工作,需要在任何重要的前向或反向標注步驟之前進行當前版本原理圖和PCB設計文件的備份和存檔。

      不要試圖在原理圖和PCB設計中同時進行更改。只對設計的一個部分進行更改(要么是原理圖,要么是PCB設計),然后執行正確的標注步驟以同步設計數據。

      深圳PCB設計公司.


      三、給器件重新編號


      器件重新編號是指把PCB上的元件以特定順序重新編號的一個功能。參考標號應該按PCB上面從上往下、從左到右的方向排序。這樣可以在裝配、測試和查錯過程中更加容易定位板上的器件位置。


      四、處理最后一刻的器件或網表更改


      最后一刻的PCB器件或網表更改是不可取的,但有時因為器件可用性問題或檢測到最后一刻設計錯誤而不得不為之。如果需要更改的是元件或網表,那應該在原理圖中做,然后通過正向標注到PCB設計工具。

      下面是一些技巧:

      1、如果在PCB layout設計開始之后增加一個新的器件(如開漏輸出上增加一個上拉電阻),那就從原理圖中給設計增加電阻和網絡。在經過正向標注后,電阻將作為一個未布局的元件顯示在電路板外框外,同時顯示飛線指示連接網絡。接下來將元件移到電路板外框內,并進行正常的布線。

      2、后向標注與參考標號更改可以很好地協同工作,比如后PCB設計重新編號。

      深圳PCB設計公司


      五、通過高亮選擇定位器件


      在PCB布局過程中,可以在原理圖中瀏覽特定的元件或走線的一種方法是使用‘高亮選擇’功能。這個功能可以讓你選擇一個元件或一條走線(或多個對象),然后查看它們在原理圖中的位置。

      這個功能在匹配旁路電容和它們對應的IC連接時尤其有用。反過來,也可以在瀏覽原理圖時定位PCB設計中的特定元件或走線。

      深圳PCB設計公司


      PCB設計能力

      最高信號設計速率:10Gbps CML差分信號;
      最高PCB設計層數:40層;
      最小線寬:2.4mil;
      最小線間距:2.4mil;
      最小BGA PIN 間距:0.4mm;
      最小機械孔直徑:6mil;
      最小激光鉆孔直徑:4mil;
      最大PIN數目:;63000+
      最大元件數目:3600;
      最多BGA數目:48+。

      深圳PCB設計公司


      PCB設計服務流程

      1. 客戶提供原理圖給深圳宏力捷咨詢PCB設計;
      2. 根據原理圖以及客戶設計要求評估報價;
      3. 客戶確認報價,簽訂合同,預付項目定金;
      4. 收到預付款,安排工程師設計;
      5. 設計完成后,提供文件截圖給客戶確認;
      6. 客戶確認OK,結清余款,提供PCB設計資料。
