在電路板尺寸固定的情況下，如果PCB設計中需要容納更多的功能，就往往需要提高PCB的走線密度，但是這樣有可能導致走線的相互干擾增強，同時走線過細也使阻抗無法降低，接下來深圳PCB設計公司-宏力捷電子為大家介紹高速高密度PCB設計技巧。

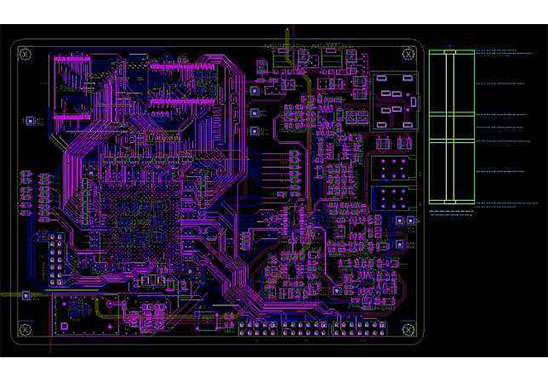

高速高密度PCB設計技巧
在設計高速高密度PCB時，串?dāng)_(crosstalk interference)確實是要特別注意的，因?yàn)樗鼘?duì)時序與信號完整性(signal integrity)有很大的影響。
高速高密度PCB設計注意事項：
1. 控制走線特性阻抗的連續與匹配。
2. 走線間距的大小。一般?？吹降拈g距為兩倍線寬?？梢酝高^仿真來知道走線間距對時序及信號完整性的影響，找出可容忍的最小間距。不同芯片信號的結果可能不同。
3. 選擇適當?shù)亩私臃绞健?/span>
4. 避免上下相鄰兩層的走線方向相同，甚至有走線正好上下重迭在一起，因?yàn)檫@種串?dāng)_比同層相鄰走線的情形還大。
5. 利用盲埋孔(blind/buried via)來增加走線面積。但是PCB板的制作成本會增加。
在實際執行時確實很難達到完全平行與等長，不過還是要盡量做到。除此以外，可以預留差分端接和共模端接，以緩和對時序與信號完整性的影響。
深圳宏力捷PCB設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
PCB設計服務流程
1. 客戶提供原理圖咨詢PCB設計；
2. 根據原理圖以及客戶設計要求評估報價；
3. 客戶確認報價，簽訂合同，預付項目定金；
4. 收到預付款，安排工程師設計；
5. 設計完成后，提供文件截圖給客戶確認；
6. 客戶確認OK，結清余款，提供PCB設計資料。
