      常見SMT極性元器件識別方法

      發布時間 :2021-06-18 15:39 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
      極性元件在整個PCBA加工過程中需要特別注意,因?yàn)榉较蛐缘脑e(cuò)誤會導致批量性事故和整塊PCBA板的失效,因此工程及生產人員了解SMT極性元件極為重要。

      SMT廠家

      一、SMT極性元件定義
      極性是指元器件的正負極或第一引腳與PCB(印刷電路板)上的正負極或第一引腳在同一個方向,如果元器件與PCB上的方向不匹配時,稱為反向不良。

      二、SMT極性元件識別方法

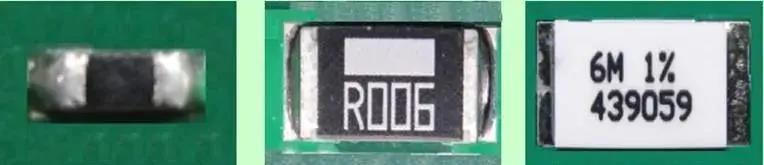

      1、片式電阻(Resistor)無極性

      片式電阻(Resistor)無極性

      2、電容(Capacitor)

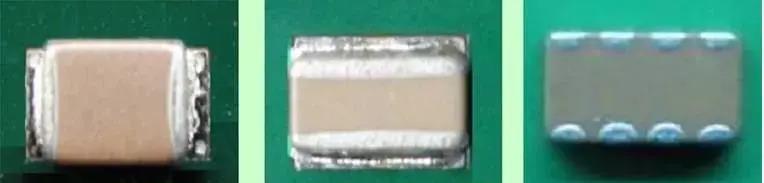

      2.1 陶瓷電容無極性

      陶瓷電容無極性

      2.2 鉭電容有極性。PCB板和器件正極標示:1)色帶標示;2)“+”號標示;3)斜角標示。

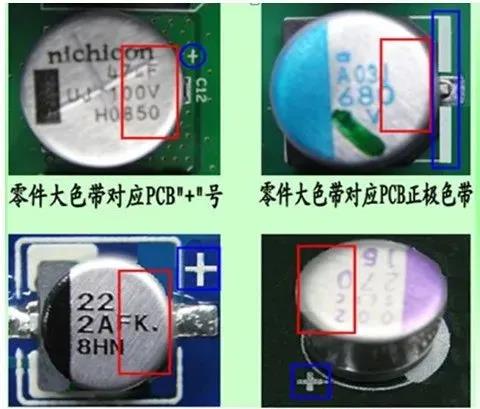

      2.3 鋁電解電容有極性。零件標示:色帶代表負;PCB板標示:色帶或“+”號代表正極。

      鋁電解電容

      鋁電解電容

      3、電感(Inductor)

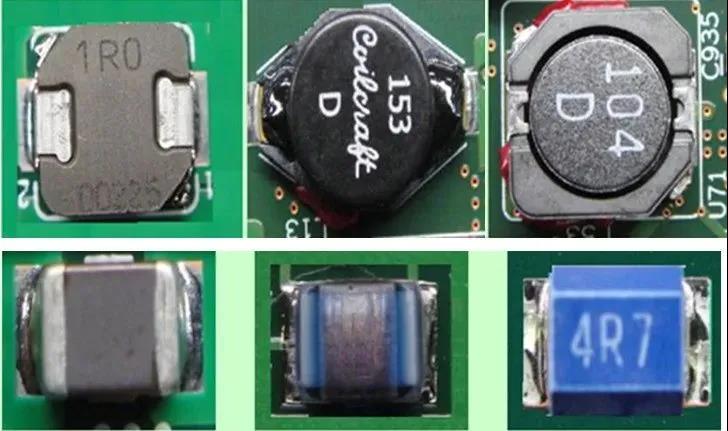

      3.1 片式線圈等兩個焊端封裝無極性要求

      電感(Inductor)

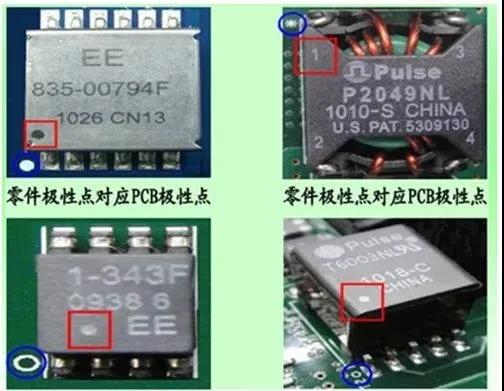

      3.2 多引腳電感類有極性要求。零件標示:圓點/“1”代表極性點;PCB板標示:圓點/圓圈/“*”號代表極性點。

      多引腳電感

      4、發光二極管(Light Emitting Diode)

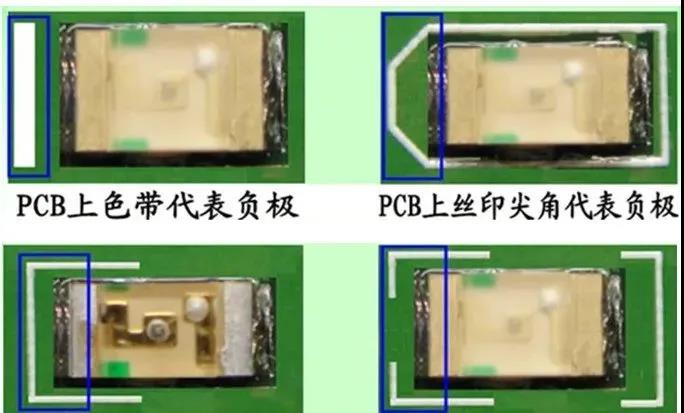

      4.1 SMT表貼LED有極性。零件負極標示:綠色為負極;PCB負極標示:1)豎杠代表,2)色帶代表,3)絲印尖角代表;4)絲印“匚”框代表。

      發光二極管

      5、二極管(Diode)
      5.1 SMT表貼兩端式二極管有極性。零件負極標示:1)色帶,2)凹槽,3)顏色標示(玻璃體);PCB負極標示:1)豎杠標示,2)色帶標示,3)絲印尖角標示,4)“匚”框標示

      二極管(Diode)

      6、集成電路(Integrated Circuit)

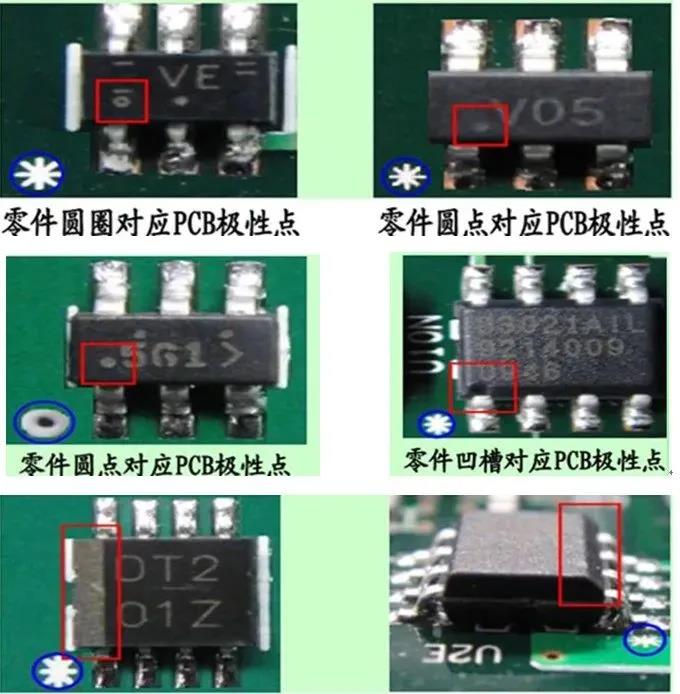

      6.1 SOIC類型封裝有極性。極性標示:1)色帶,2)符號,3)凹點、凹槽,4)斜邊

      集成電路

      6.2 SOP或QFP類型封裝有極性。極性標示:1)凹點/凹槽標示,2)其中一個點與其它兩/三個點的(大小/形狀)不同。

      SOP或QFP

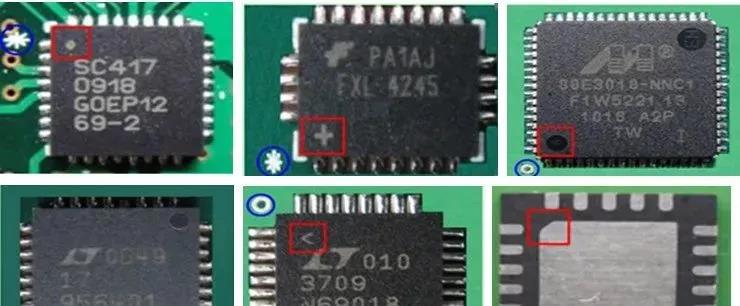

      6.3 QFN類型封裝有極性。極性標示:1)一個點與其它兩個點(大小/形狀)不同,2)斜邊標示,3)符號標示(橫杠/“+”號/圓點)。

      QFN

      7、柵格排列球形腳芯片(Ball Grid Array)

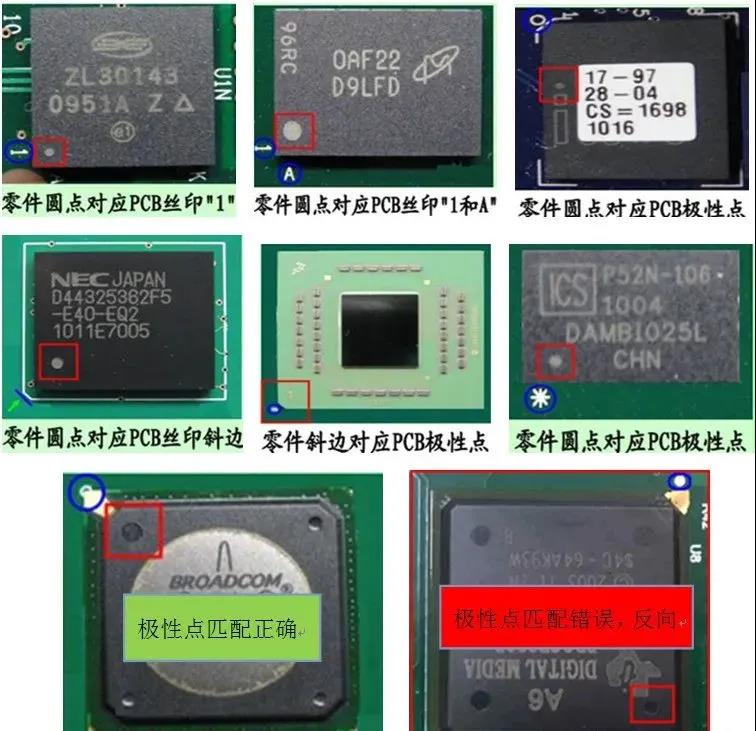

      7.1 零件極性:凹點/凹槽標示/圓點/圓圈標示;PCB板極性:圓圈/圓點/字母“1或A”/斜角標示。零件極性點對應PCB上極性點。

      柵格排列球形腳芯片

      深圳宏力捷SMT貼片加工能力
      1. 最大板卡:310mm*410mm(SMT);
      2. 最大板厚:3mm;
      3. 最小板厚:0.5mm;
      4. 最小Chip零件:0201封裝或0.6mm*0.3mm以上零件;
      5. 最大貼裝零件重量:150克;
      6. 最大零件高度:25mm;
      7. 最大零件尺寸:150mm*150mm;
      8. 最小引腳零件間距:0.3mm;
      9. 最小球狀零件(BGA)間距:0.3mm;
      10. 最小球狀零件(BGA)球徑:0.3mm;
      11. 最大零件貼裝精度(100QFP):25um@IPC;
      12. 貼片能力:300-400萬點/日。

      SMT加工打樣

      為什么選擇深圳宏力捷做SMT貼片加工?
      1. 實力保障

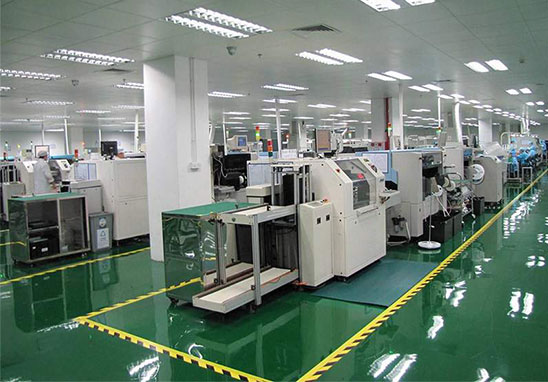

      ? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
