PCBA加工過程是一個非常復雜的過程。整個PCBA工藝似乎和PCB只有一個字不同。事實上，它變化很大。PCBA有一系列基于PCB的后端工藝，如錫膏印刷、SPI檢測、SMT加工、回流焊、DIP后焊、波峰焊/選擇性波峰焊、PCBA首件檢測等。

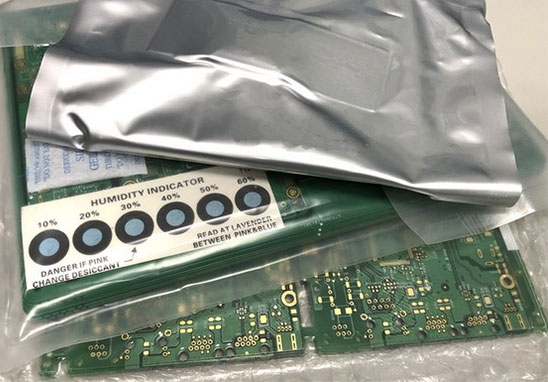

PCBA加工的所有工序都是以PCB板為基礎的，所以PCB的好壞決定了整個PCBA的質量。那么PCB的哪些方面對PCBA有影響呢？接下來深圳PCB加工廠家-深圳宏力捷就給大家分享一下。
一、PCB板面臟
臟板面主要是助焊劑固含量高、涂布量過大、預熱溫度過高或過低、或傳送帶PCB夾爪過臟、錫槽中氧化物和錫渣過多等原因造成的。
解決辦法：選擇合適的助焊劑；控制助焊劑涂布量；控制預熱溫度；檢查自動清洗PCB夾爪的清洗效果并采取措施；及時清理錫槽表面的氧化物和錫渣。
二、白渣
白色殘留物通常被稱為白霜。雖然不影響表面絕緣電阻，但客戶不接受。
解決方法：先用助焊劑再用溶劑清洗；如果不能清洗，可能是由于助焊劑老化，也可能是暴露在空氣中吸收水蒸氣，也可能是由于清洗劑（溶劑）中水分含量高，或助焊劑與清洗劑不匹配，應請供應商幫助解決或更換助焊劑清洗劑。
三、PCB變形
PCB變形主要是由于PCB質量過大或元件布局不均勻造成的。
解決方法：在設計PCB時，盡量使元件分布均勻。在大尺寸PCB中間設計一條支撐帶（非布局元件區設計寬度為2~3mm）；或使用質量平衡工具將PCB上的稀疏元件壓在焊接過程中，以實現質量平衡。

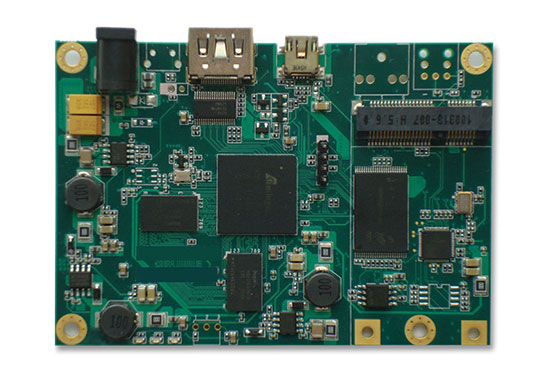

深圳宏力捷PCBA加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封裝或0.6mm*0.3mm以上零件；
5. 最大貼裝零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引腳零件間距：0.3mm；
9. 最小球狀零件（BGA）間距：0.3mm；
10. 最小球狀零件（BGA）球徑：0.3mm；
11. 最大零件貼裝精度（100QFP）：25um@IPC；
12. 貼片能力：300-400萬點/日。
