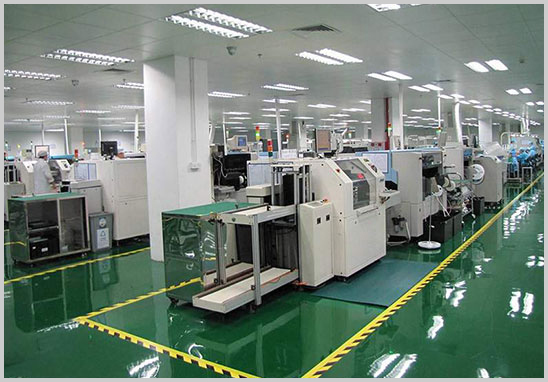

作為深耕PCBA行業20余年的專業PCBA代工廠，深圳宏力捷電子憑借先進的SMT生產線和軍工級品控體系，為工業控制、智能裝備等領域提供高可靠性工控板貼片加工服務。本文深度解析工控級SMT加工的七大關鍵工藝規范。
一、工控板SMT加工的嚴苛性要求
工控板作為工業自動化設備的核心控制單元，需滿足：
- 7×24小時連續運行穩定性
- -40℃~85℃寬溫域工作能力
- 抗振動、抗沖擊的機械強度
- 15年以上超長使用壽命
二、精密制造的七大核心工藝控制點
1. 材料選型驗證體系
- 建立工控級元器件準入標準
- 關鍵IC器件采用汽車級溫度規格
- PCB基材選用高TG值（≥170℃）FR-4板材
- 錫膏選擇免清洗型3號粉合金焊料
2. 鋼網設計優化方案
| 參數項 | 常規標準 | 工控板標準 |
| 開孔精度 | ±25μm | ±15μm|
| 鋼網厚度 | 0.12mm | 0.10-0.13mm|
| 納米涂層工藝 | 選配 | 強制要求 |
3. 錫膏印刷精密控制
- 采用全自動視覺印刷機（精度±0.01mm）
- 每2小時進行SPI三維焊膏檢測
- 環境溫濕度恒定23±2℃/45±5%RH
4. 高精度貼裝工藝
- 配備FUJI NXT III模組貼片機（0201元件精度）
- BGA器件貼裝精度±0.025mm
- 異形元件定制化吸嘴解決方案
5. 階梯式回流焊接曲線
- 十溫區氮?dú)獗Ｗo(hù)回流焊設備
- 設置工控板專用溫度曲線：
- 預熱斜率1-2℃/s
- 恒溫區150-180℃維持90s
- 峰值溫度245±5℃（無鉛工藝）
6. 六道質量檢測屏障
1. AOI自動光學檢測（檢出率≥99.9%）
2. X-Ray BGA焊點檢測
3. ICT在線功能測試
4. FCT燒機老化測試（72小時）
5. 三防涂覆厚度檢測
6. 鹽霧試驗（48小時）
7. 軍工級環境適應性處理
- 納米級三防漆噴涂（厚度20-50μm）
- 導熱硅膠填充工藝
- 接插件二次加固方案
針對工業控制領域?qū)﹄娐钒宓母呖煽啃砸?，宏力捷電子建立了一套涵蓋"來料檢驗-制程管控-可靠性驗證"的全流程質量管理系統，已累計為300+工業設備制造商提供PCBA代工服務。
