一塊復雜的電路板能否成功逆向并投入量產，往往取決于抄板打樣過程中那幾十個容易忽略的細節。
在電子產品研發、維修或升級過程中，PCB抄板打樣已成為不可或缺的環節。作為深圳宏力捷電子擁有十多年經驗的工程師，我們發現90%的抄板失敗案例源于對基礎細節的疏忽。

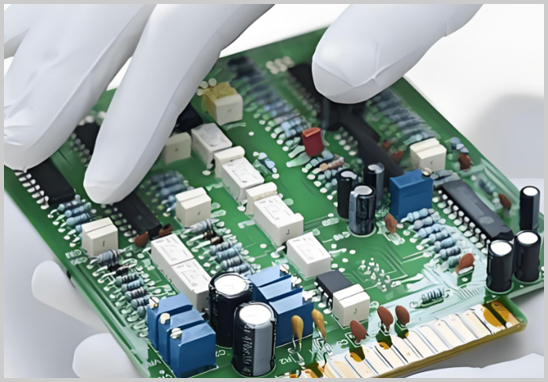

實物PCB板的完整性是成功抄板的起點——一塊殘缺的板子可能導致整個逆向工程陷入困境。而看似簡單的掃描環節，分辨率不足的圖像會讓后期工作舉步維艱。
一、PCB抄板核心注意事項
1. 實物板處理：逆向工程的基石
- 完整無損的PCB實物是抄板成功的首要條件。任何損傷都可能增加抄板難度甚至導致無法抄解。寄送時務必采用防震包裝，避免運輸途中產生新的損傷
- 拆解元器件時必須詳細記錄元件極性、方向及位置。一位經驗豐富的工程師曾遇到因未記錄貼片電容方向，導致樣板電源短路燒毀的案例
- 高精度掃描是關鍵。建議使用專業掃描儀，將分辨率調至最高水平，確保能清晰捕捉焊盤、過孔和細微走線。對于多層板，每磨一層需立即掃描存檔
2. 技術處理：魔鬼在細節中
- 精確測量原板尺寸至關重要。掃描圖像可能因設備差異產生尺寸偏差，若不校準將導致制作的文件無效，最終元件無法安裝
- 磨板工藝決定生死。對于多層板：
- 堅持單方向磨板，避免雙向打磨導致板層穿透
- 每磨掉一層立即掃描備份，復雜板如手機主板可多次掃描保存
- 根據板材硬度選用適當砂紙，保持力度均勻、板面平整
- 選擇專業轉換軟件（如EDA2000）將掃描圖像轉換為PCB文件，可大幅提升精確度和效率
3. 設計還原：從物理到電氣的精確轉化
- 元件封裝標準化處理。非標準封裝會導致BOM清單錯誤和后期焊接困難。特別是：
- 焊盤尺寸需匹配元件功率，1/2W電阻推薦32MIL孔徑
- 極性元件方向標注清晰
- 電源與信號線區別處理：
- 電源線寬（1-2.54mm）應為信號線（0.25-1.27mm）的1.5-2倍
- 大功率設備地線需進一步加寬
- 分區布局原則：數字/模擬電路分開布局，輸入單元靠近板邊，縮短信號路徑
二、PCB打樣關鍵控制點
1. 打樣前的智慧決策
- 合理控制打樣數量。企業常忽視打樣成本，實際上樣板測試可能占開發成本的15%-30%。建議：
- 簡單板：3-5片
- 復雜多功能板：8-10片
- 帶BGA等精密封裝：增加2-3片備用
- 封裝確認三重校驗：
- 核對封裝庫與實物尺寸
- 確認特殊元件（如QFN底部焊盤）的工藝處理
- 驗證屏蔽罩內元件無錯焊
2. 打樣中的技術把控
- 電氣檢查全覆蓋：
- 通電測試：逐步增加電壓，監測異常電流
- 功能驗證：測試所有接口和功能模塊
- 信號完整性測試：關鍵信號使用示波器檢測
- 高頻板特殊處理：
- 記錄原板層疊結構和介質參數
- 控制阻抗連續性，避免因抄板忽略導致信號失真
- 散熱元件特別關注：
- 大功率器件位置是否影響熱敏感元件
- 必要時添加散熱銅箔或?qū)峥?/span>
3. 打樣后的優化閉環
- 設計修正必須二次驗證。首次打樣發現的問題修正后，建議進行小批量（5-8片）二次打樣
- 可制造性分析（DFM）：
- 檢查最小線寬/線距是否符合工廠制程能力
- 確認元件間距滿足貼片要求（波峰焊≥1.27mm）
- BOM清單協同驗證：
- 與采購部門核對元件供貨情況
- 標注關鍵元件替代方案
三、行業痛點解決方案
1. 抄板常見失誤預防
- 文件與原板不符：采用三次對照法（掃描圖/PCB文件/實物）
- 尺寸偏差問題：引入基準定位孔測量校準系統
- 網絡添加失?。簶?biāo)準化元件庫建立，避免封裝錯誤
2. 特殊案例應對策略
- 被膠封元件處理：
- 先X光透視判斷內部結構
- 使用溶劑漸進式去膠
- 高價值板采用冷凍破碎技術
- 無標識微型元件：
- 0402以下封裝使用顯微鏡讀數
- 搭建對比測試電路推導參數
- 加密程序破解：
- 合法授權前提下進行
- 應對UID綁定加密需解密芯片或重寫認證邏輯
3. 法律與倫理邊界
知識產權必須尊重。宏力捷電子在接單前嚴格執行：
- 客戶提供專利授權證明
- 自主開發產品需專利檢索規避
- 軍工類板一律拒單
四、一站式服務價值實現
宏力捷電子十年實戰形成的全流程閉環管控將抄板打樣成功率提升至99.2%：
- 48小時響應機制：專業團隊評估板件難度
- 四眼原則審核：工程師+組長雙簽確認關鍵節點
- 自有板廠優勢：
- 抄板團隊與生產部門共享EDA數據庫
- 高頻板精準控制阻抗公差±7%
- SMT聯動保障：
- BOM清單直接聯動物料庫
- 首件確認后24小時完成貼片
一位電子工程師曾感嘆：“逆向一塊十層通信板，最大的挑戰不是看清每根走線，而是理解設計者隱藏在布局中的智慧。”而專業的抄板打樣，正是對這種設計智慧的精準解讀與重現。
深圳宏力捷電子通過十年技術沉淀，建立了一套完整的PCB抄板打樣質量控制體系。從收到客戶板件開始，每一個環節都有明確的工藝標準和檢測節點，確保從抄板到打樣的無縫銜接，真正實現“數據零失真、工藝零缺陷、交付零延誤”的三零標準。
當您的產品需要升級迭代或緊急維修時，可靠的抄板打樣服務能為您節省60%以上的開發時間與成本。選擇專業團隊，就是選擇成功量產的第一保障。
